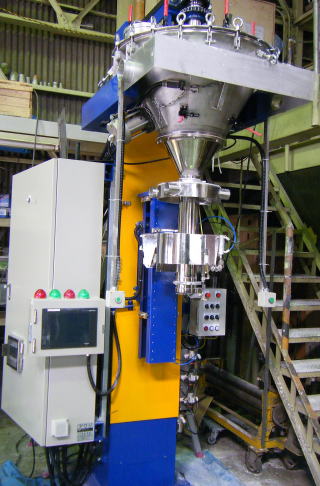

縦型スクリュー（オーガー）計量充填機 ＡＰＭ８００HEADLINE
高速充填 高精度 清掃簡単
オープン袋への計量充填機です
水平スクリュー型に比べて計量精度が良いことが特徴です
粉塵が飛散しにくい、掃除がしやすいなどの特徴があります
縦型スクリュー構造の欠点である、停止時の粉の垂れ落ちは当社独自機構やダンパーで改善しています
当社の縦型オーガは計量器が袋クランプと一体型です。
袋の下の空間が空いているので、真下にベルトコンベア、ミシン用コンベアをそのまま設置することができます
オープン袋への計量充填機です
水平スクリュー型に比べて計量精度が良いことが特徴です
粉塵が飛散しにくい、掃除がしやすいなどの特徴があります
縦型スクリュー構造の欠点である、停止時の粉の垂れ落ちは当社独自機構やダンパーで改善しています
当社の縦型オーガは計量器が袋クランプと一体型です。
袋の下の空間が空いているので、真下にベルトコンベア、ミシン用コンベアをそのまま設置することができます
特徴
●高精度充填が可能
縦型スクリュー（オーガー）は水平型に比べて充填計量精度が優れ、構造もシンプルです
また排出口の当社独自機構（キクザ、ダンパー）で秤量20kgで5gの計量充填が可能
充填速度を４変速制御して、安定した充填が可能です
●圧縮充填が可能
繊維、綿等の圧縮充填が可能です圧縮は
●スクリューによる圧縮
●容器(袋)をサーボモータで上下移動させて圧縮
●スクリューによる充填力で粉体を袋に押しつけて圧縮
等を組み合わせて行います
圧縮力はロードセルで検知し、荷重が一定になるように袋の位置を
フィードバック
制御しています
●サニタリー
タンク、スクリューは取り外し可能
●自動袋クランプ
袋を袋クランプに挿入すると自動的に袋クランプがオンします●袋挿入
↓
●袋クランプ オン
↓
●充填開始（充填開始はボタンによる操作も可能です）
★この機能で袋詰め作業の省力化が可能です
●垂れ落ちなし
縦型オーガですが、キク座とダンパー等で垂れ落ちなしです●挿入しやすい袋クランプ
操作性を考慮して設計した袋クランプです長円型です
オプションで袋クランプ装置を昇降させることができます
●高い清掃性
標準でサニタリフランジの適用、大きな点検口の採用で掃除が簡単になりました ●高い集塵性
クランプ上部に集塵フードあり、集塵性が高いです充填部周辺を囲って局所排気対策にも対応可能です
●デジタル秤
デジタル秤を使用しています重量データをシーケンサ内部に直接受信して、シーケンサ内部で重量データを演算処理しています
●優れた操作性
重量はカラータッチパネルに表示されます１つのタッチパネルで、現在重量の表示や諸設定を行うことが可能です
各充填速度の時間を表示しているので、設定が大変やりやすくなっています
●親切設計
お客様の要望に合わせて製作します粉の種類、タンクの大きさ、充填する袋の大きさ、機械の高さ、
機械への粉の供給方法等 お客様の工場に合わせて設計します
●計量値の保存
計量充填したデータを次の方法で保存できます1.プリンタ ：紙に印刷します
2.ＳＤカード ：メモリカードにデータを保存します エクセルで読み取り可能
3.データ通信 ：パソコンへ直接データを送信します
●オプション
移動キャスター、充填機への供給装置、脱気充填、ファイバードラム、フレコンバック、小袋、オールステンレス防爆、局所排気、ＡＣ４４０Ｖ

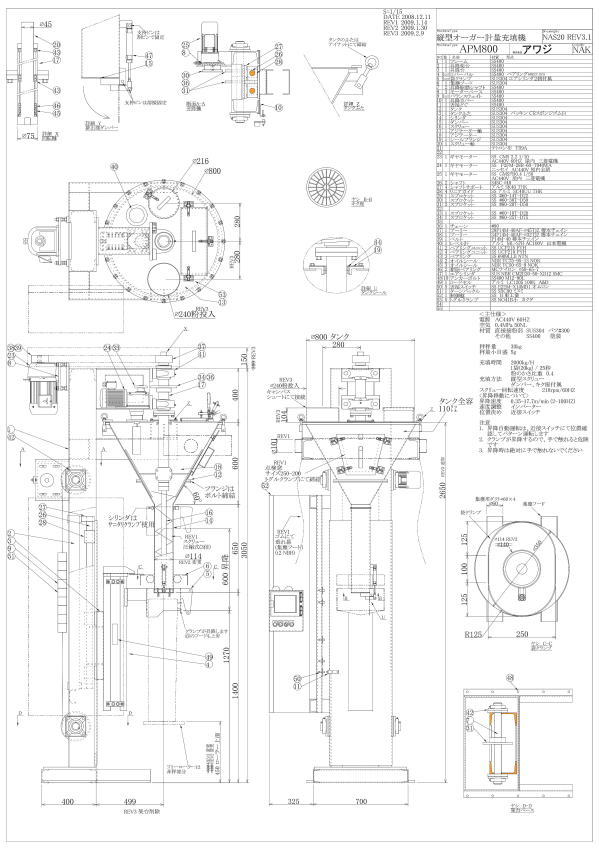

＜装置設置例＞APM800 APM800 小袋 APM800 脱気 昇降
仕様
| 秤量 | １，５０，３０ｋｇ |
| 袋形態 | オープン袋 |
| 計量精度 | 最良 １０ｇ／２０ｋｇ |
| オプション | ●プリンタ ●チェッカー（充填機との連動印字可能） ●粉体供給用コンベア ●製品搬送用コンベア |
